Home > Store > TUBE MINIMALIST PRO MAX
TUBE MINIMALIST PRO MAXPreamplificatore di linea con 6N6Pchecked Disponibile Configura il prodotto * Componentistica variabile: ad esempio, i condensatori possono essere Wima, Clarity Cap, Mundorf o altri.

Specifiche tecniche

  • Gain: 28dB
  • Frequency Range: 10Hz - 100KHz
  • Input Sensitivity: 300mV
  • Input Impedance: 100Kohm
  • Distorsion: <0,2%
  • SNR: >90dB
  • Load Impedance: <=50ohm
  • Supply Voltage HT: 165V - 150mA
  • Supply Voltage LT: 6V - 2A
  • Working Class: A
  • Dimensions: 18,7 x 16,2 cm

Focus prodotto

Preamplificatore nato sul forum T-Forum. Progettato dal compianto Maurizio Rossato, in arte MAU749.

Alla realizzazione finale del progetto oltre a LESAHiFi, ha partecipato anche Bruno Baldi in arte IDEAFOLLE ed altri amici del forum stesso.
L’idea nasce attorno alla valvola 6n6P, ritenuta dal progettista molto ben suonante; il tutto è nato inizialmente come preamplificatore Minimalist, infatti il progetto iniziale era composto dalla sola valvola e da 4 componenti passivi.
Stabilito il punto di lavoro ottimale per la valvola abbiamo iniziato a migliorarne la stabilità.

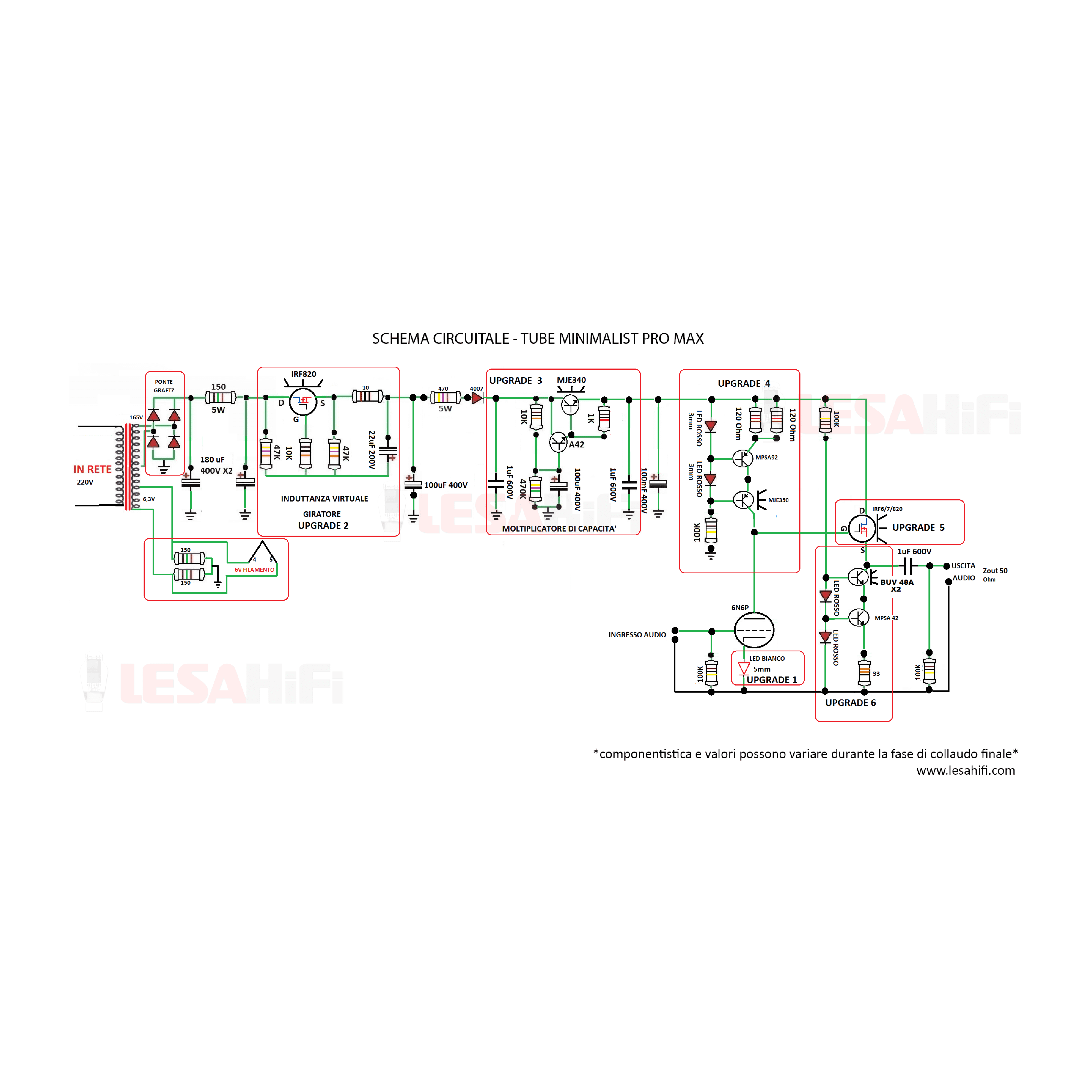

Per mezzo di pochi componenti discreti aggiunti in più step (circuiti CCS e CVS) il “Minimalist” è diventato un grande preamplificatore. In ultimo è stato aggiunto un Mosfet che funge da Buffer e converte i circa 1600 ohm di uscita della 6n6P ottenendo un’impedenza di uscita di soli 50 ohm capace di pilotare qualsiasi apparecchio audio.

In allegato il tutorial completo del progetto che spiega passo passo la sua nascita.

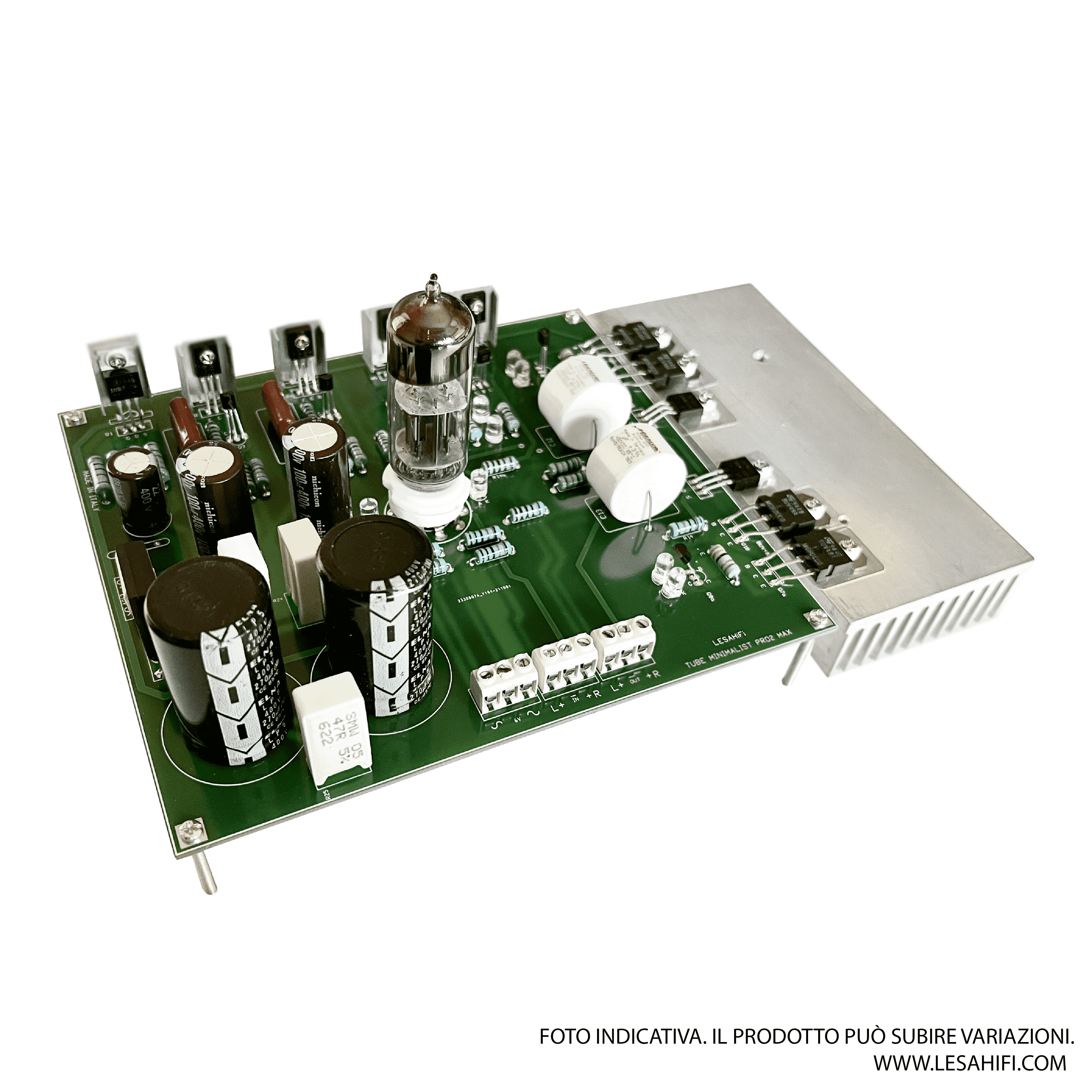

Questa nuova versione è stata prodotta per avere una migliore disposizione della componentistica con conseguente drastica diminuzione delle possibili interferenze; è stato, inoltre, rinforzato il circuito CCS sul catodo della 6n6P per permettere una migliore dissipazione del calore.

* Valvole: 6n6P.
** Componentistica da aggiungere al modulo: trasformatore di alimentazione, potenziometro, connettori RCA ed alette di raffreddamento.

Vedi il contenuto allegato alla descrizione
